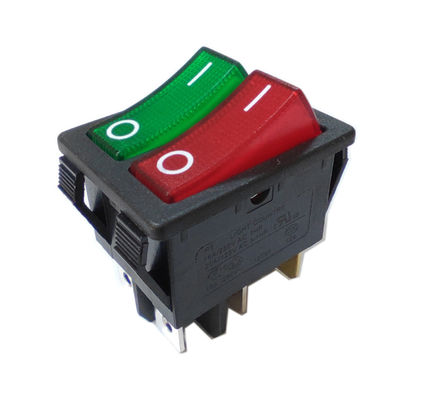

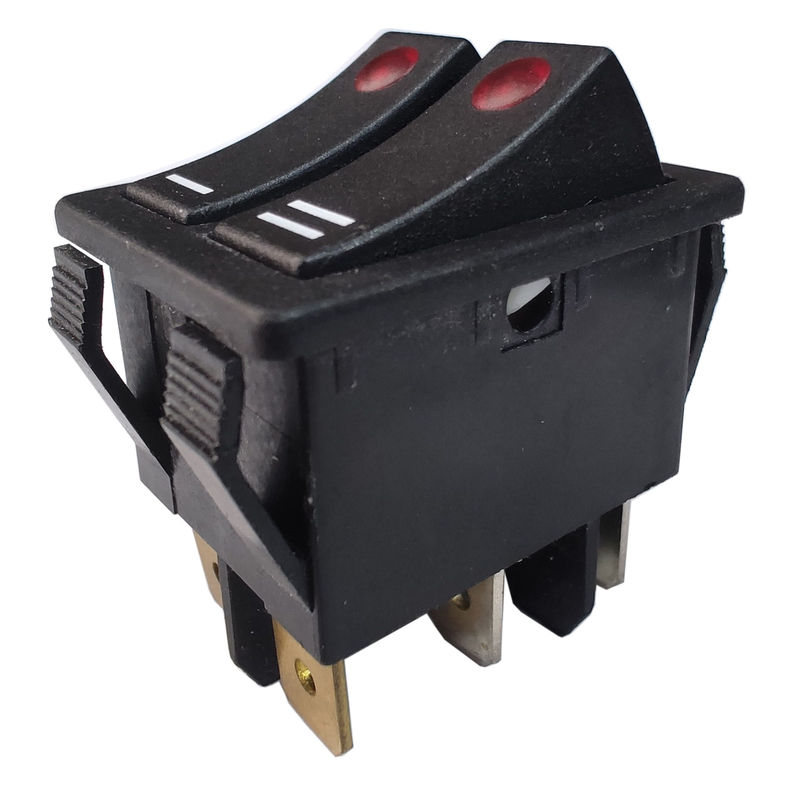

1. Especificação do interruptor de botão de linha dupla R5.
| Fábrica |
Light Country (Changshu) Co., LTD |
| Nome do produto |
Interruptor de botão de linha dupla R5 |
| Aprovação de segurança |
UL, CUL, VDE |
| Tamanho do produto |
32*25mm |
| Tamanho do furo de montagem |
30*22mm |
| Classificação elétrica |
16A 250V AC, 20A 125V AC |
| Resistência mecânica |
30.000 ciclos |
| Resistência elétrica |
10.000 ciclos |
| Resistência de contato |
<20mΩ |
| Resistência de isolamento |
＞1000MΩ |
| Rigidez dielétrica |
>1500V por minuto |
| Temperatura ambiente/armazenamento |
-10℃ ~ +85℃ |
| Inflamabilidade |
UL 94V-2 |
| Material da carcaça |
PA66 |
| Material de contato |
Liga de prata |
| Terminal |
Latão banhado a soliver |
| Aumento de temperatura no terminal |
Máx. 30℃ (UL1054) |
| Soldabilidade do terminal |
Máx. 350℃, 3S, sem pressão nos terminais ao soldar manualmente. |
2. Opções do interruptor de botão de linha dupla R5.
|
Modelo
Número
|
Pólos/
Posições
|
Posição da chave |
| Esquerda |
Centro |
Direita |
| R51 |
DPST |
ON |
Nenhum |
OFF |
| R52 |
DPDT |
ON |
Nenhum |
ON |
| R53 |
DPDT |
ON |
OFF |
ON |
| R54 |
DPDT |
ON |
Nenhum |
(ON) |
| R55 |
DPST |
OFF |
Nenhum |
(ON) |
| R56 |
DPDT |
(ON) |
OFF |
(ON) |
| R57 |
DPST |
ON |
Nenhum |
(OFF) |
| R58 |
DPDT |
ON |
OFF |
(ON) |
| R59 |
DPST com lâmpada
|
ON |
Nenhum |
OFF |
3. Dimensões do interruptor de botão de linha dupla R5.
| Recorte do painel |
| Z |
Y |
X |
| 0.7~1.25[.028~.049] |
21.8~21.9[.858~.862] |
30.0~30.2[1.181~1.189] |
| 1.25~2.0[.049~.079] |
21.8~21.9[.858~.862] |
30.2~30.4[1.189~1.197] |
| 2.0~3.0[.079~.118] |
21.8~21.9[.858~.862] |
30.6~30.8[1.205~1.213] |
4. Sobre nós.
A Light Country foi fundada em 1985 em Taiwan.
Temos nos dedicado a interruptores de botão e termostatos.
Essas peças são amplamente utilizadas em eletrodomésticos, produtos elétricos, instalações industriais, dispositivos médicos, etc.
Temos dois locais de fabricação em Changshu e Dongguan, localizados na China continental.
Para fornecer o melhor serviço ao cliente, estamos integrados em P&D, produção, vendas e pós-venda também.
Nossa fábrica já possui os certificados ISO9001, ISO14001, IATF16949.
Nossos produtos já possuem os certificados CQC, UL/CUL, VDE, TUV, SEMKO, NEMKO, em conformidade com os regulamentos ROHS/REACH.
Prometemos produtos de alta qualidade, entrega pontual, atendimento atencioso, melhorias eficazes.
Obrigado pelo seu tempo, sinta-se à vontade para entrar em contato conosco pelas formas abaixo,
Vendas: Thomas Lee/Julie Liu
Tel: +86 138 6234 1050/+86 180 2126 2273
Mail: lixin@liangqundianzi.cn ou ksd301@aliyun.com
WhatsApp: +86 158 5080 2713
